排水处理实验装置图因其具体类型和应用场景的不同而有所差异。以下提供几种典型的排水处理实验装置图及其简要说明，但请注意，由于我无法直接展示图片，我将通过文字描述其特点和构成。

一、污水处理流程实验装置

该装置通常包含厌氧区、缺氧区和好氧区，用于模拟污水处理的整个过程。其主要构成包括：

进水系统：用于向装置中引入待处理的污水。

厌氧区：在此区域，污水进行磷释放及氨化过程。

缺氧区：进行脱氮处理，去除污水中的氮元素。

好氧区：发生磷吸收、硝化以及去除BOD（生化需氧量）的过程，使出水达到排放标准。

此装置的实验目的是掌握污水处理的基本操作过程，加深理解实验原理，并了解工艺流程和技术参数。

二、同向流斜板沉淀池实验装置

同向流斜板沉淀池主要用于给水处理中的澄清工艺，处理对象主要是水中悬浮物和胶体杂质。其装置特点包括：

混凝过程：原水加药后，通过混凝使水中悬浮物和胶体形成大颗粒絮凝体。

沉淀池：采用斜板（斜管）设计，提高沉淀效率。

观察窗：通常设有有机玻璃观察窗，便于直接观察絮体生成和沉淀的状况。

该装置的实验目的是加深对机械反应池和斜板沉淀池水流方向及操作使用方法的理解。

三、SBR污水处理实验装置

SBR（序批式活性污泥法）污水处理实验装置是一种交替进行好氧和缺氧生物脱氮工艺的设备。其主要构成包括：

反应池：用于容纳污水和活性污泥，进行生物处理。

进出水系统：由水泵、流量计、电磁阀及管路构成，控制污水的进出。

曝气系统：由空气压缩机、气体流量计、空气扩散器及管路构成，提供好氧条件。

控制系统：通常采用PLC控制器，对进水、排水、曝气、搅拌等进行自动控制。

此装置的实验目的是研究SBR反应器中好氧-缺氧交替运行对去除废水中有机物和含氮化合物的效果。

四、其他排水处理实验装置

除了上述装置外，还有多种其他类型的排水处理实验装置，如A2/O法城市污水处理模拟装置、活性污泥法动力学关系测定装置、制药废水处理基本工艺流程实验装置等。这些装置各具特色，适用于不同的污水处理场景和研究目的。

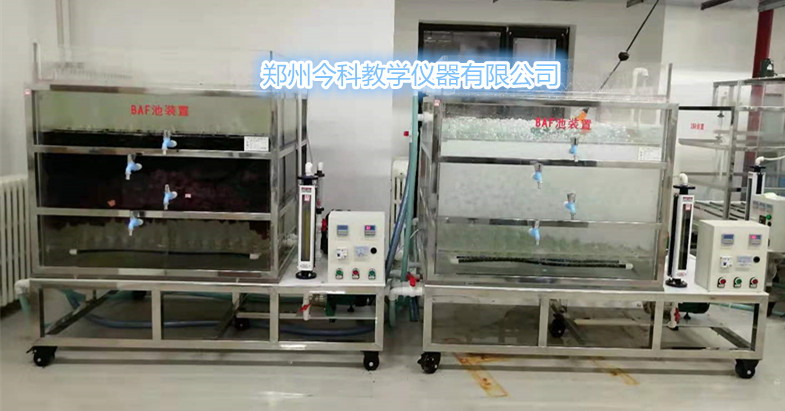

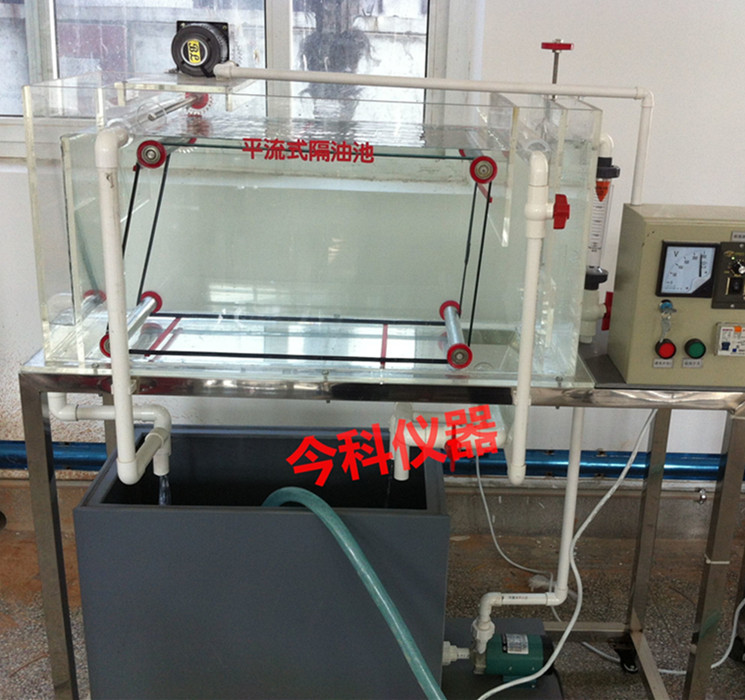

五、排水处理实验装置图
