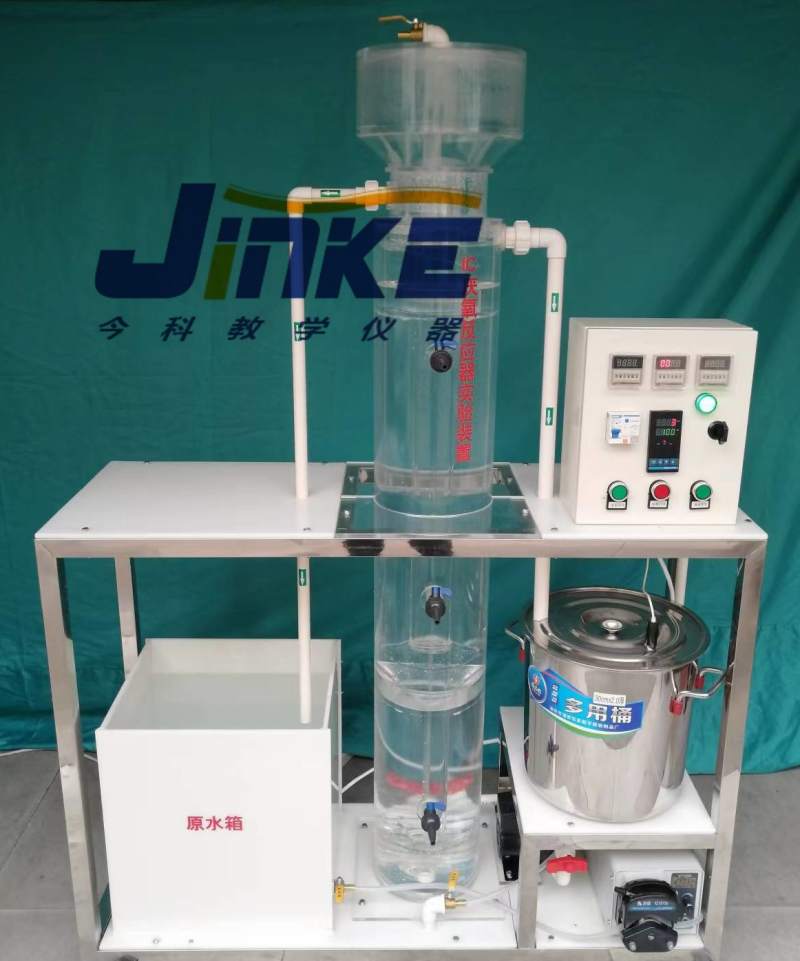

IC厌氧反应器实验装置：高效厌氧处理技术的实验平台

一、核心功能与技术定位

IC（Internal Circulation）厌氧反应器实验装置是模拟新一代高效厌氧处理技术的实验平台，专为高浓度有机废水处理设计。其核心功能包括：

有机物降解与产气：通过厌氧微生物分解废水中的有机物，生成甲烷、二氧化碳等气体，实现污染物去除与能源回收。

工艺参数优化：可调节进水流量、温度、pH值等参数，研究不同条件下反应器的处理效率，为实际工程提供数据支持。

颗粒污泥研究：观察颗粒污泥的形成过程及其对有机物的降解能力，探索提高污泥活性的方法。

二、实验装置的组成与结构特点

IC厌氧反应器实验装置通常由以下核心模块构成：

反应器主体

材质与尺寸：采用透明有机玻璃或亚克力材质，便于观察内部反应过程；尺寸一般为Φ200mm×1500mm至Φ530mm×1400mm，高径比达4-8，模拟实际工程中的塔式结构。

分区设计：

混合区：位于反应器底部，废水与内循环泥水混合液充分混合，实现进水稀释与均质化。

颗粒污泥膨胀床区（第1反应区）：高浓度颗粒污泥在此区域与废水接触，通过沼气提升作用形成内循环，强化传质效率，COD容积负荷可达10-20 kg/(m³·d)。

精处理区（第二反应区）：废水经第1反应区处理后进入此区域，进一步降解剩余有机物，上升流速降低至2-10 m/h，防止污泥流失。

出水区：处理后的上清液通过出水口排出，沉淀的污泥自动返回反应区。

内循环系统

核心组件：包括一级三相分离器、沼气提升管、气液分离器和泥水下降管。

工作原理：沼气在第1反应区产生后，通过提升管上升至气液分离器，分离后的泥水混合液沿下降管返回混合区，形成内循环，无需外部动力。

辅助系统

恒温控制系统：通过不锈钢加热恒温水浴和数字温度控制仪，维持反应器内温度在35-45℃（中温厌氧）或50-55℃（高温厌氧）。

计量与监测：配备计量泵、流量计、沼气流量计和温度传感器，实时监测进水流量、沼气产量及温度变化。

安全保护：装置具备接地保护、漏电保护和过流保护功能，确保实验安全。

三、实验装置的技术参数与性能指标

参数 典型值 意义

处理水量 2-5 L/h 反映装置处理能力，适用于实验室规模研究。

上升流速 第1反应区：10-20 m/h；第二反应区：2-10 m/h 影响污泥与废水接触时间及传质效率。

水力停留时间（HRT） 6-24 h（根据进水浓度调整） 决定废水在反应器内的停留时间，影响处理效果。

容积负荷（VLR） 8-15 kgCOD/(m³·d) 衡量反应器处理效率的核心指标。

污泥停留时间（SRT） >30天 污泥在反应器内的平均停留时间，影响污泥活性。

四、实验装置的应用场景与实验内容

污水处理工艺研究

动态试验：通过调节进水流 量、COD浓度等参数，研究反应器的抗冲击负荷能力。

颗粒污泥培养：观察污泥颗粒化过程，探索提高污泥活性的方法（如添加微量元素、调整pH值）。

产气性能分析

沼气产量测定：通过沼气流量计记录产气量，计算甲烷含量及能源回收效率。

产气速率优化：研究温度、进水浓度等因素对产气速率的影响，优化运行条件。

出水水质检测

COD/BOD去除率：测定进水与出水中的COD、BOD浓度，评估反应器对有机物的去除效果。

悬浮物（SS）检测：分析出水中的悬浮物含量，判断污泥流失情况。

五、实验装置的发展趋势

智能化与自动化：集成可编程自动控制系统，实现参数实时监测与远程调控，提高实验精度与操作便利性。

多功能化：拓展装置功能，如同时进行生物气体生产、有机酸提取等高附加值产品研究。

模块化设计：采用标准化模块，便于根据实验需求灵活组合，适应不同规模的研究场景。

环保材料应用：选用更环保的材质（如可降解塑料），减少实验过程中的二次污染。
